Ого, какая высотища!

Да, масштаб поражает. Напор воды 106 м, мощность 4.5 ГВт. Это первая ГЭС в Северном полушарии Земли, которая выработала более 1 трлн кВт-часов (полноводные реки с мощнейшими ГЭС находятся в Южной Америке).

До постройки Ангарского каскада ГЭС по Ангаре на всём её протяжении было возможно судоходство, хотя в ряде мест река была очень мелкой и порожистой. Тем не менее, как-то плавали. Иркутская ГЭС не очень высокая и там оставлена возможность сооружения шлюзов. На Братской ГЭС в принципе не предусмотрены ни шлюзы, ни судоподъёмник. На столь же высоких Усть-Илимской и Богучанской ГЭС оставлена возможность сооружения судоподъёмников, хотя эти проекты вряд ли когда-нибудь реализуют. Дело в том, что Ангарский бассейн очень хорошо покрыт железными дорогами, а от Усть-Илимска на запад вдоль Ангары будет построена Северо-Сибирская ж/д. То есть необходимости в мощном речном транспорте нет. В результате судоходство обеспечивает локальные перевозки, связь отдалённых деревень на образовавшихся вдхр с крупными городами.

Участок между Братском и Усть-Илимском в плане судоходства самый сложный и самый пустой: населённые пункт почти отсутствуют, возить нечего, а вдхр богато на топляки - сложности с его проходом испытывают даже туристы на своих катамаранах. Вот такой уголок.

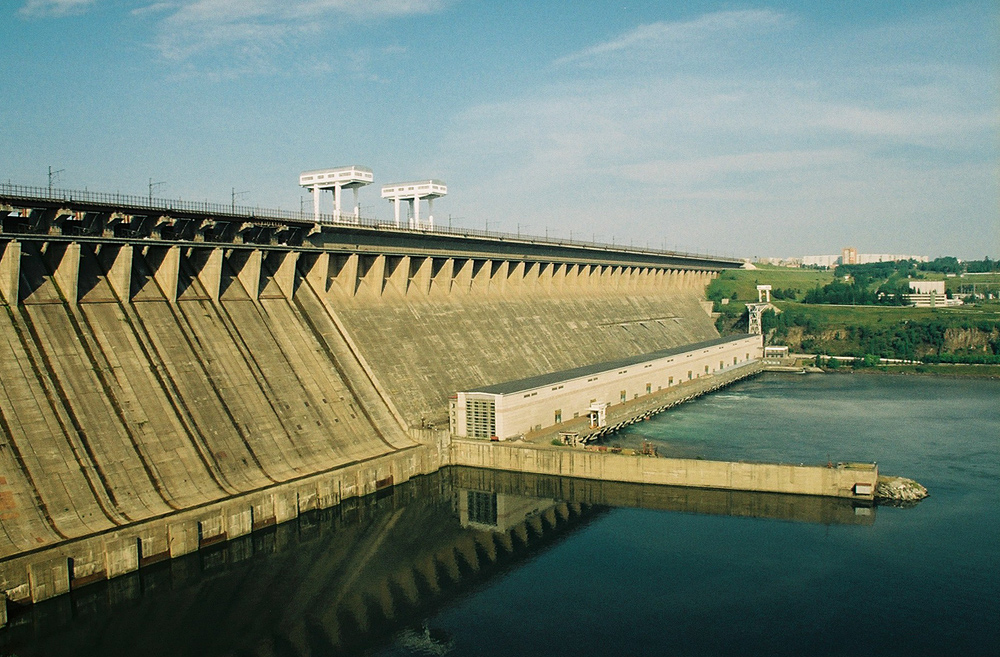

По фото: поверху проходит двухпутная железная дорога (БАМ), видны опоры сети, ниже на "вылезающих" и склона плотины держится двухполосная автодорога с тротуаром для пешеходов с шикарным видом вниз :-)

Свежий фильм о Братской ГЭС (45 минут):
http://www.youtube.com/watch?v=noKFRqIJt8Y
http://www.youtube.com/watch?v=jBQYnlTVTVE (в кадрах есть мелкий флот)
http://www.youtube.com/watch?v=2yFTGE54uRk

Песня о строителях Братской ГЭС: http://www.youtube.com/watch?v=4I4kODZU4Nc

Вид на гребень ГЭС из кабины электровоза: http://www.youtube.com/watch?v=RcJbXUel5So

Цитата (Aviateur, 13.08.2011):
> Иркутская ГЭС не очень высокая и там оставлена возможность сооружения шлюзов.

Известно, где должны были располагаться шлюзы?

В северо-восточной части плотины, примерно здесь: http://maps.yandex.ru/-/CBavJ6Oe

Тогда, 55 лет назад, "зарезервировали место под шлюзы". Необходимости в них так и не настало. Напор 26 метров, значит три камеры.

Не факт! Может быть и шлюз шахтного типа как на Павловском гидроузле или более известная и масштабная вторая очередь шлюза ДнепроГЭСа в Запорожье - одной камерой 38 метров! А у шлюзов шахтного типа, теоретически может быть сколько угодно...
И откуда взялась цифра 26, если напор 106? ;-)

26 в Иркутске, 106 в Братске.
