Шлюз №10 ВДСК

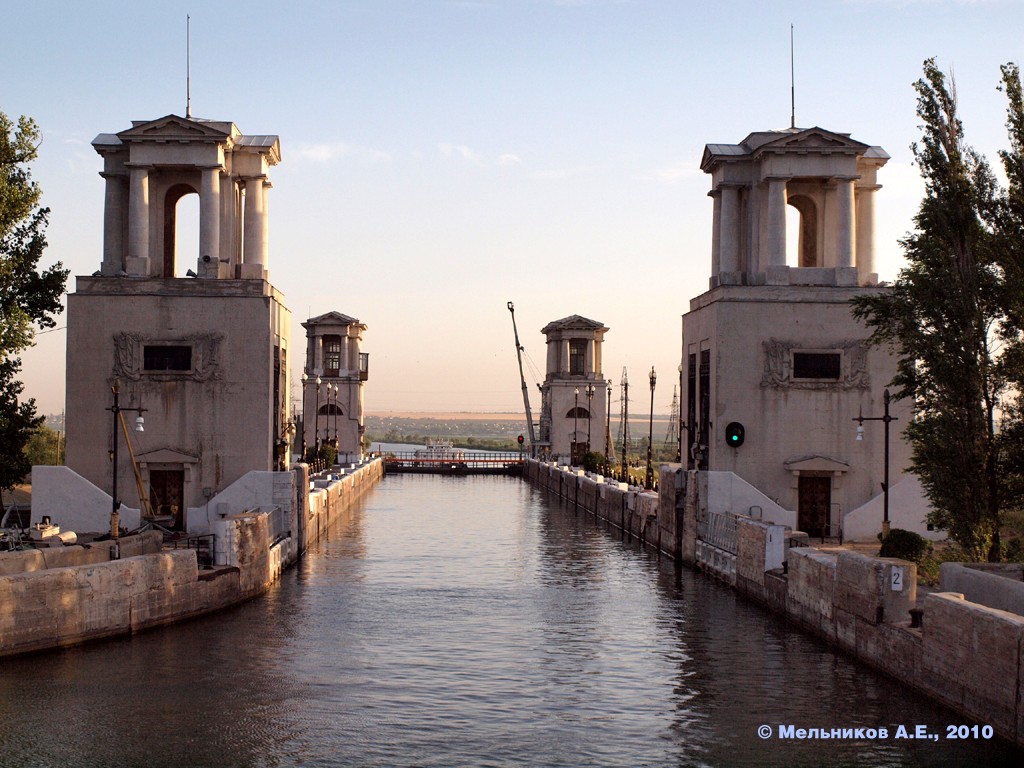

Волго-Донской судоходный канал, шлюз № 10 ВДСК
Волгоградская область, Пархоменко
Камера шлюза

Автор: Александр Мельников · Иваново           Дата: 25 июня 2010 г.

Информация о фото

Лицензия: Copyright ©
Опубликовано 16.10.2010 12:10 MSK
Просмотров — 2639
Подробная информация


Комментарии · 6

24.10.2016 20:42 MSK
Ссылка
subimp · Калач-на-Дону
Фото: 104
Это шлюз №10, Пархоменко. Две записи в названии противоречат друг другу.
Спасибо! Комментарий учтён
+2
+2 / –0
24.10.2016 20:45 MSK
Ссылка
Felix21 · Новая Каховка
Фото: 1705
А что за косая мачта у правой нижней башни?
0
+0 / –0
24.10.2016 20:58 MSK
Ссылка
Ars · Астрахань
Фото: 7367 · Редактор БД
Тоже задавался таким вопросом, пока знакомый не объяснил в прошлый контракт. На этой "косой мачте" крепится трос-ограничитель (http://fleetphoto.ru/photo/5579/), чтоб пароход в случае чего не пролетал дальше в ворота. На конце мачты, насколько успел заметить, находится магнит или крепеж (что то в этом роде), который цепляет конец троса с железным наконечником.
0
+0 / –0
24.10.2016 21:30 MSK
Ссылка
subimp · Калач-на-Дону
Фото: 104
Цитата (Ars, 24.10.2016):
> Тоже задавался таким вопросом

Это предохранительное устройство от навала судов. В народе имеет название "удочка". Опускает трос диам 52 мм. В конце троса запасован стакан, который одевается на штырь на противоположной стороне камеры. На устое (со стороны удочки) установлена гидравлическая система, которая натягивает трос после установки. А в случае навала судна система имеет предохранительные клапана, они срабатывают поочередно в зависимости от инерции судна.
+3
+3 / –0
24.10.2016 21:32 MSK
Ссылка
subimp · Калач-на-Дону
Фото: 104
Цитата (Ars, 24.10.2016):
> находится магнит или крепеж

Электромагнитые захваты, "цепляющие" стакан.
+3
+3 / –0
24.10.2016 21:39 MSK
Ссылка
subimp · Калач-на-Дону
Фото: 104
Цитата (Felix21, 24.10.2016):
> Когда камера опускается

Трос начинает убираться во время сброса камеры шлюза. К моменту сравнивания уровней трос уже убран.
+2
+2 / –0
