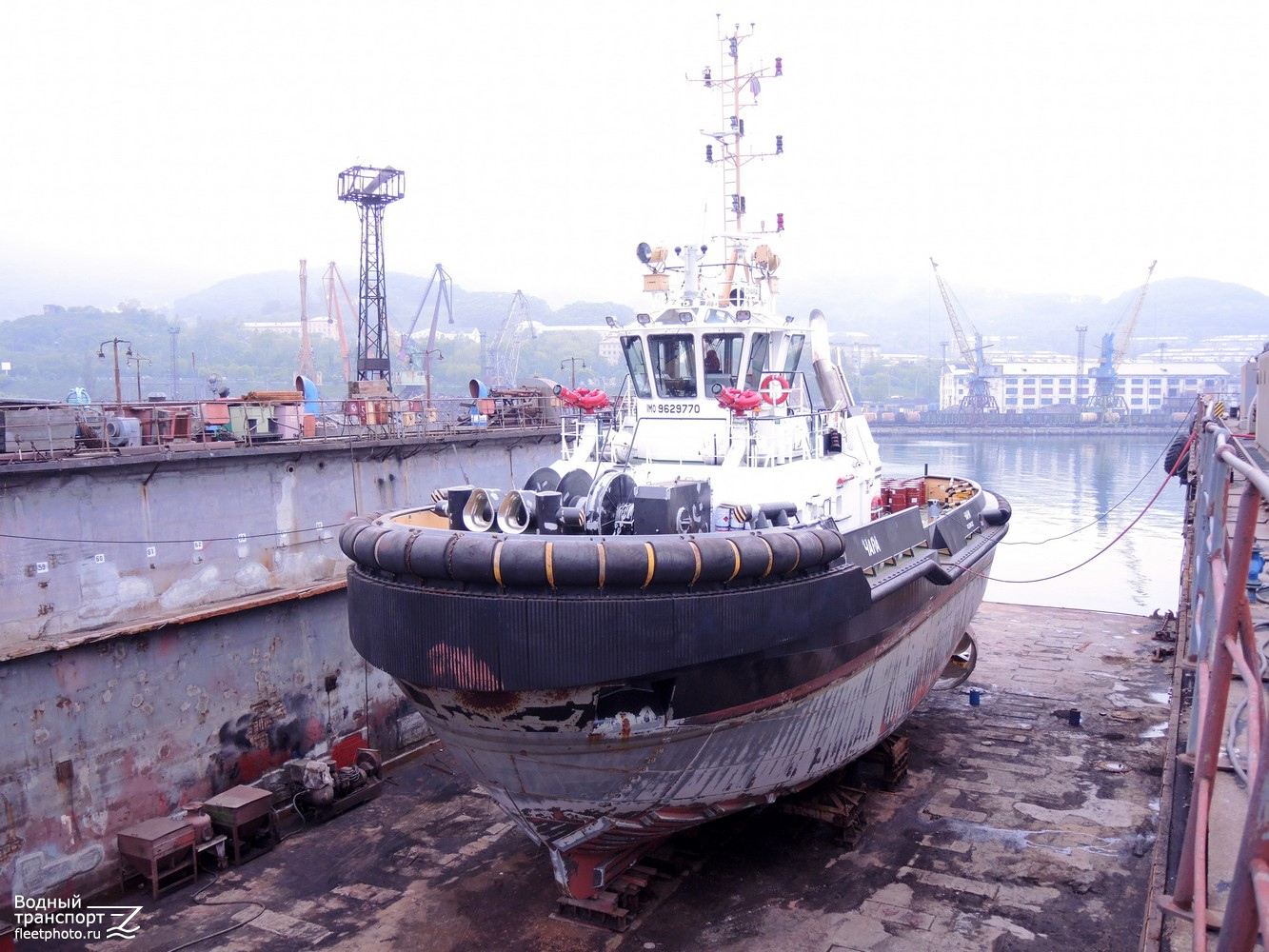

А есть general arrangement plan его?

К сожалению нет.

А какого буксира есть?
Что-нибудь из современного.

Цитата (ShipSpotting Sakhalin, 27.02.2025):
> А какого буксира есть?

Вам что пофиг какой буксир? Этот достаточно современный? https://disk.yandex.ru/i/K04DhIRFOg0e1Q

Этого не совсем достаточно, так как нужен ещё чертёж плоскости мидель-шпангоута судна (body plan).

Цитата (ShipSpotting Sakhalin, 27.02.2025):
> Этого не совсем достаточно

Вообще-то вы спрашивали:
Цитата (ShipSpotting Sakhalin, 26.02.2025):
> А есть general arrangement plan его?

Это и есть "Чертёж общего расположения". )))

Цитата (ShipSpotting Sakhalin, 27.02.2025):
> нужен ещё чертёж плоскости мидель-шпангоута судна (body plan).

Body plan это не "чертёж плоскости мидель-шпангоута". Это проекция "Корпус" теоретического чертежа судна. https://disk.yandex.ru/i/jo_pQuxDZ1Qpxg

А "Чертёж мидель-шпангоута" это Midship section. https://disk.yandex.ru/i/ZjPhFwiEQ6rYNQ

Так что конкретно нужно?

General arrangement + body plan

Общее расположение https://disk.yandex.ru/i/MPQW4tgjVO_9Ig
Теоретический чертёж(полностью) https://disk.yandex.ru/i/tmxSeYHegD6p9g

Будете строить буксир? )))

А еще есть что-нибудь такого плана?
Желательно чтобы ещё и пропеллера были drawings.
Да, в Rhino.

Damen точных чертежей с буксиром, по крайней мере, не поставляет. Нет даже "растяжки", как на российских судах.

Цитата (ShipSpotting Sakhalin, 28.02.2025):
> Желательно чтобы ещё и пропеллера были drawings.

Гребные винты что-ли? Так там ВРК. Это вам к изготовителям колонок обращаться нужно ))). Или про какие "пропеллеры" вопрос?

Для понимания как выглядят чертежи винта: https://disk.yandex.ru/i/QFRKs9eYpXoFgQ
https://disk.yandex.ru/i/FTZAlM4jSfiRAA
https://disk.yandex.ru/i/tHcyaZ0bZFg-hg
https://disk.yandex.ru/i/EIig3kyyIgeuBw
https://disk.yandex.ru/i/v_7MEZjuglJOrw
Вы уверены что такое вам нужно?

Цитата (ShipSpotting Sakhalin, 28.02.2025):
> А еще есть что-нибудь такого плана?

Что именно? Вы хотите создать 3D-модель судна? Внешний вид или интересует конструкция корпуса судна?
Для создания модели корпуса достаточно теоретического чертежа с таблицей плазовых ординат. Для относительно точного создания модели надстройки достаточно чертежа общего расположения с которого можно снять все линейные размеры и увидеть что и где расположено и как выглядит.
Остальные конструктивные чертежи описывают уже совершенно подробно "из чего и как состоит судно". Вряд ли оно вам нужно.

Рабочий язык английский всё время был, а они только пропеллер признают)
По винту первая картинка-ок, а по колонке есть чертёж?
3d модель на основании general arrangement + body plan.
(таблицу и body plan не всегда можно достать, в основном arragement только доступен)

Цитата (ShipSpotting Sakhalin, 01.03.2025):
> а по колонке есть чертёж?

По колонкам только чертежи как их устанавливать. Колонки не имеют отношения к конструкторской документации на пароход. Это же готовое устройство спроектированное и изготовленное сторонней организацией. Такие чертежи только у них или у тех кто занимается ремонтом ВРК.
С винтами такая же заморочка. Их проектируют и изготовляют специализированные предприятия. Даже при Союзе самостоятельно проектировали и изготовляли винты только настоящие судостроительные заводы(а не то что сейчас называется "заводами"). Винты поступают на стапель уже в готовом виде или собираются на месте, если они составные, а потому чертежи в доступе могут быть только сборочные или установочные. Конструкторские чертежи винтов ни корабелам, ни морякам на фиг не нужны ))). Они им без надобности. Так что с винтами туго.


Цитата (ShipSpotting Sakhalin, 01.03.2025):
> 3d модель на основании general arrangement + body plan.

Так вам без разницы какое судно или интересует какой-то конкретный проект, тип судна, тоннаж? Буксир, РО-РО, атомный ледокол, балкер, спасатель, НИС...?

Цитата (ShipSpotting Sakhalin, 01.03.2025):
> таблицу и body plan не всегда можно достать, в основном arragement только доступен

Согласен. Общее расположение без теоретического чертежа это просто "про посмотреть" ))) Теоретический чертёж это основа основ. Абсолютно все расчёты начинаются с него )))

Ну если есть X-bow, давайте его.
У меня от него только arrangement plan есть.
