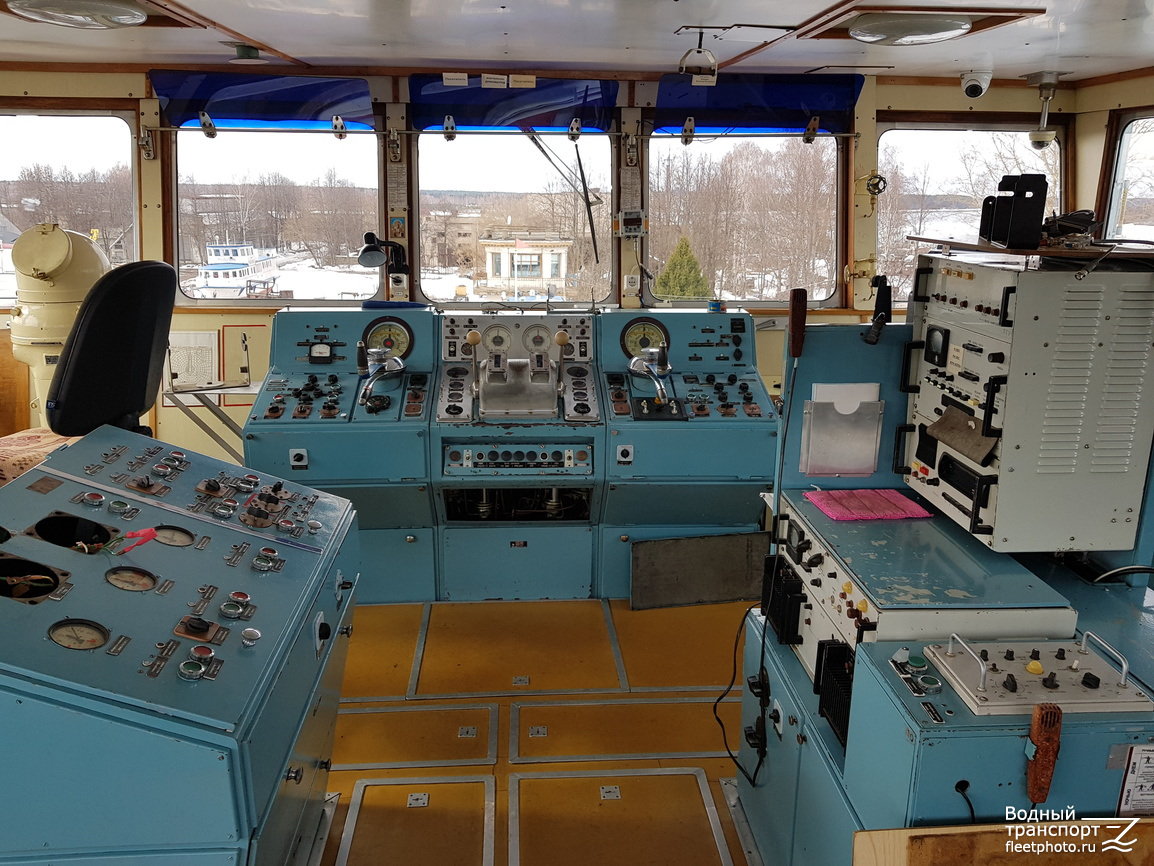

Объясните, как работает рулевка на данном проекте: два дублирующих "пульта" или слева от ДАУ левая насадка, справа правая? Зачем тогда по 2 манипулятора с каждой стороны?

Верхние рычаги, правая рулевая машина (правая поворотная насадка). Нижние рычаги ,левая рулевая машина(левая поворотная насадка).Рычаги между собой соединены (верхний-верхний и нижний -нижний ) тягами трапециями. Управление как раздельное,так и совмещенное . Соединяются при помощи верхних поворотных шайб и тем самым верхние и нижние рычаги соединяются . Если на фото видно ,что из шайбы соединения рычагов виден цилиндрический шплинт и он поднят вверх, то управление раздельное (во время выполнения маневровых работ ). Если цилиндрического шплинта не видно, то управление совмещённое и можно управлять одной рукой двумя рул.машинами (обычно в ходу, в рейсе) хоть правыми или левыми рычагами кому как удобно или хоть двумя руками. Управление следящие ,на какой угол повернул рычаги на такой угол и повернутся поворотные насадки и на таком углу будут держатся (не больше не меньше). Можно вообще почти не смотреть на аксиометр.

То есть два комплекта «верхний рычаг + нижний рычаг» по разную сторону от ДАУ — это просто для удобства?

Да ,для более удобного и комфортного управления судном и составом судоводителем в течении всей вахты . На первых судах типа "ОТ-2000", до "ОТ-2025" было вот так http://fleetphoto.ru/photo/158602/?vid=7359 .

А народ не путается, какая насадка на верхнем рычаге, а какая — на нижнем?

Цитата (Александр Сальников, 28.03.2019):
> А народ не путается, какая насадка на верхнем рычаге, а какая — на нижнем?

Как то быстро привыкаешь, ничего сложного. У каждой насадки свой аксиометр. Сразу видно у какой меняется положение. На ходу в рейсе это не страшно, хуже когда лево с право перепутать :) А на маневрах только командиры управляют.

я когда работал на от-2130, там этими рычагами ниразу не пользовались. под постом дау было сделано четыре кнопки, ими и рулили.
на мой взгляд, эти рычаги недоразумение.

Цитата (Вячеслав, 28.03.2019):
> хуже когда лево с право перепутать

Это как? Это ж не румпель на шлюпке...

Кстати, а синей изолентой зачем обмотали? Никель облезает?

Да,Никельное покрытие облезает . Вот здесь на 1-ой минуте всё видно https://www.youtube.com/watch?v=ICrHeoYmWpw . А кнопочное управление рул.машинами установлено на бортовых палубных (на открытых крыльях) у рулевой рубки на левом и правом бортах и скорость перекладки там ниже . Ещё есть (ни на всех однотипных судах ) на пультах сверху пластмассовые рычаги для аварийного управления от аккумуляторов 24 В (при остановке ДГР и не пуске другого ДГР или АДГР),там скорость перекладки очень низкая . Так ,что эти рычаги самые удобные .

А аварийный ручной штурвал где стоит?

Вот на видео ,на 1мин 23 сек (1.23) видно левее и выше бинокля "Г" образные черные пластмассовые на пульте ДАУ на верху ,слева и справа https://www.youtube.com/watch?v=ICrHeoYmWpw . А на судах типа "ОТ-2400" http://fleetphoto.ru/photo/96687/?vid=1836 , маленькие рычажки слева и справа на пульте рулевого управления .

Получается, механического привода вообще нет?

Цитата (Александр Сальников, 29.03.2019):
> Получается, механического привода вообще нет?

Из румпельного можно механически. Постараюсь фотки выложить

Спасибо за столь подробный ответ! На мой взгляд, весьма удобная система.

Цитата (Михаил_Л, 28.03.2019):
> Можно вообще почти не смотреть на аксиометр.

Нам вообще запрещали смотреть на аксиометр, закрывали его чем нибудь, чтобы теплоход чувствовали

Если управление следящее, то аксиометр вообще не нужен. Не смотрели на него никогда, только при проверке рулёвки перед отправлением. С "простым" управлением он нужен только на маневрах, ловить нулевое и крайние положения.

Цитата (RAM1024, 01.04.2019):
> С "простым" управлением он нужен только на маневрах, ловить нулевое и крайние положения.

Я так понимаю вы имеете в виду что на простом управлении то есть не слежение, а манипулятором или кнопками аксиометр тоже в принципе не нужен?
