СТ-222. Элементы и детали
Река Обь, Новосибирское водохранилище — аванпорт (677,8-678,7 км)
Новосибирская область, Новосибирск

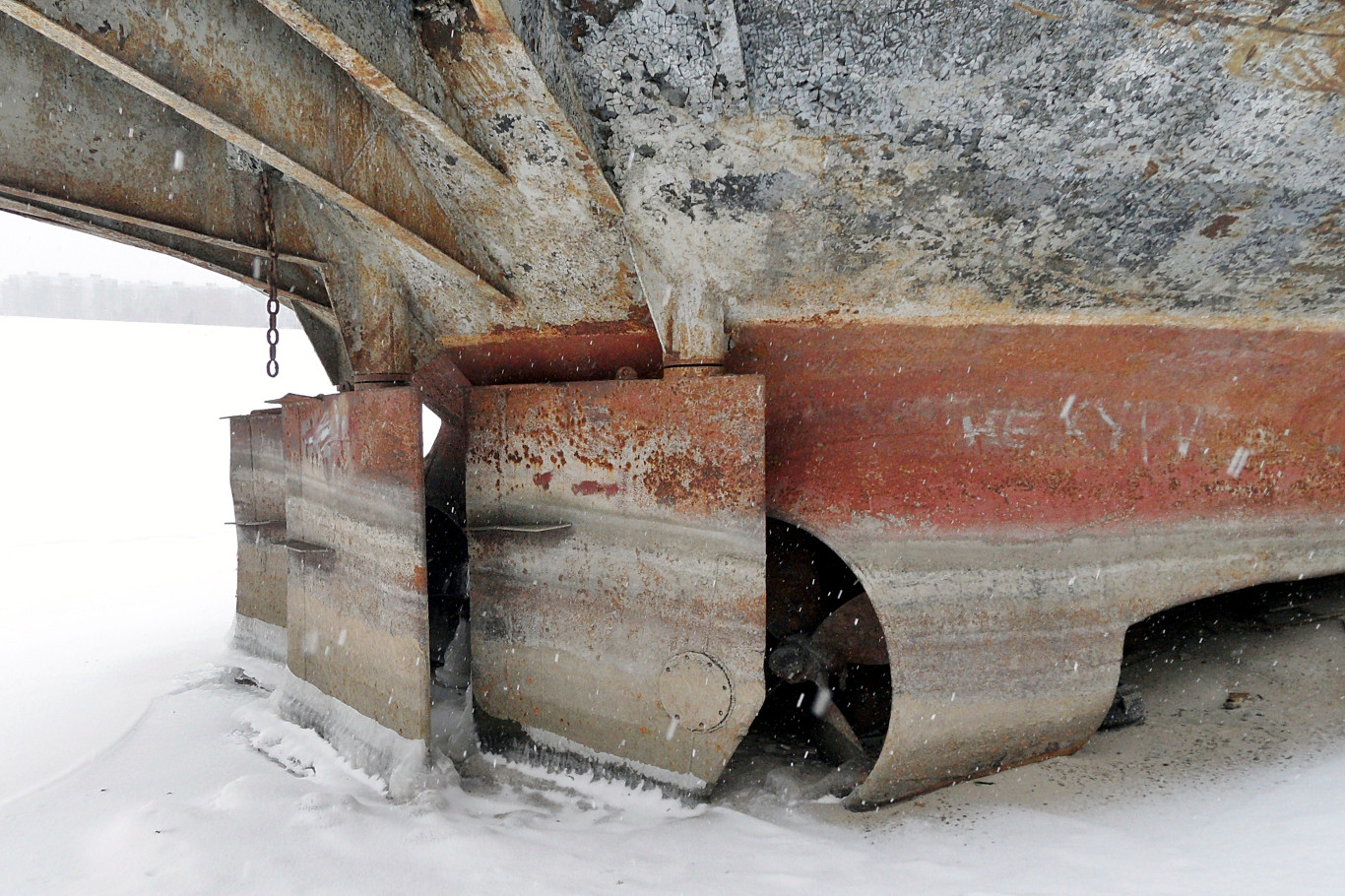

Рули и винты сухогруза СТ-222 застывшие навечно...

Автор: A-801 · Новосибирск           Дата: 29 ноября 2011 г.

Информация о фото

Лицензия: Copyright ©
Опубликовано 03.12.2011 19:09 MSK
Просмотров — 3898
Подробная информация


СТ-222

Тип:СТ-700 (Дон, Сухона)
Проект:276 (ГДР)
Приписка:Новосибирск
Регистрация:РКО (РРР до 2022)
Формула класса:О2,0
Построено:1953
Утилизировано:2015
Место постройки:
Бойценбург
Текущее состояние:Разрезано (утилизировано)
Перегон из Германии Североморпутем.
Капитан-судна — Грицай Григорий Андреевич, механик — Красоткин Игорь Николаевич (60-е); капитан — Смирнов Юрий Христофорович.
